在试验堆ITER中，磁体占比28%、堆内构件、真空室等主要结构件占比25%，其他辅机占比33%，建筑占比14%。在DEMO堆中，由于加入了燃料以及更多辅助设备系统，磁体在总成本占比约12%，堆内构件、真空室占比17%，加热和电流驱动、低温和冷却系统、仪表监测与控制、电力供应、其他辅机合计占比31%，辅助设备系统占比25%。

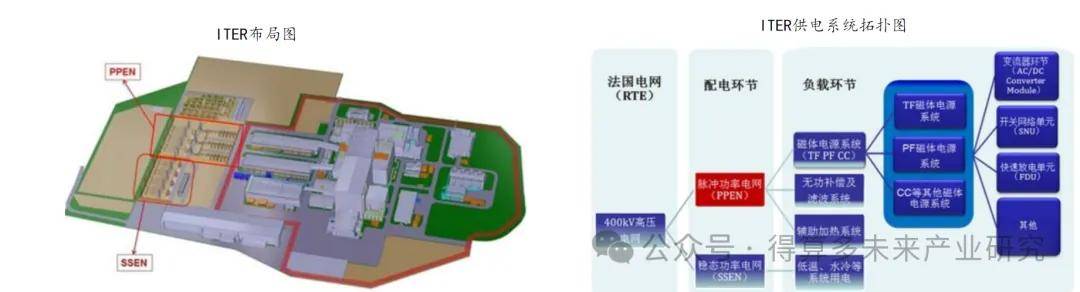

• 供电系统的构成：ITER的供电采用法国电网400kV双进线配电66kV和22kV方式高压变电站的方式，分为脉冲功率电网（PPEN）和稳态功率电网（SSEN）两部分。PPEN供给各类脉冲整流电源运行所需的脉冲功率，SSEN为稳态运行子系统及各类常规配电提供稳态功率。

• 分工：PPEN（及SSEN）的设计及未来安装由欧盟方（EUDA）承担；中国国际核聚变能源计划执行中心（CNDA）承担PPEN所有设备及材料的制造、试验和供给，并负责证明各设备的制造参数、性能能够符合EUDA设计和ITER的要求，且需在未来欧盟安装、现场试验和调试中提供相应的技术支持和配合。美国普林斯顿等离子体物理实验室（PPPL）则承担SSEN所有设备及材料的制造、试验和供给，并负责证明各设备的制造参数、性能能够符合EUDA设计和ITER的要求，且需在未来欧盟安装、现场试验和调试中提供相应的技术支持和配合。

• 中国科学院合肥物质科学研究院等离子体物理研究所受CNDA授权对PPEN项目的所有技术活动负责，协助CNDA协调和管理各设备供应商的技术活动，并协助CNDA处理与IO及EUDA等国际组织的项目协调。

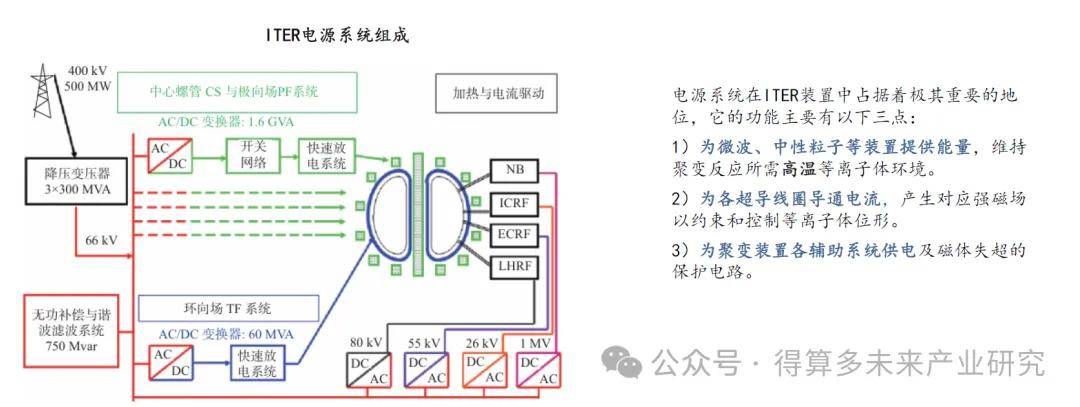

ITER电源系统的组成，其中包括

电网：法国400 kV电网；

配电：脉冲、稳态高压变电站；

负载：磁体电源系统；微波及中性粒子装置等电源系统（即中性束注入NB，离子回旋ICRF，电子回旋ECRF，微波加热LHCD）；无功补偿及其滤波系统
