一、硅电容尚处产业化初期，市场竞争格局集中

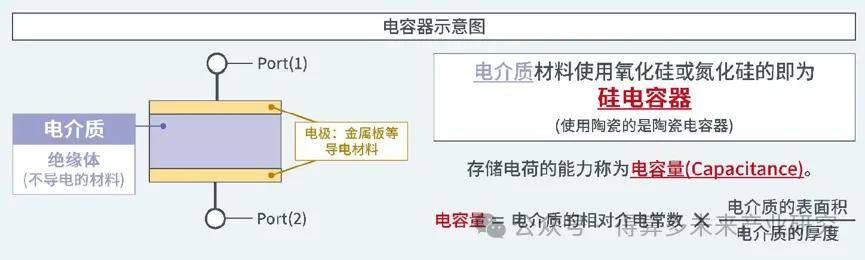

硅电容（Silicon Capacitor）是指以硅晶圆为衬底，采用半导体工艺（如薄膜沉积、光刻、深硅刻蚀等）制造而成的新型电容元件。硅电容对传统电容的颠覆，体现在材料（采用硅氮氧化物）、工艺（晶圆级加工）和结构（三维堆叠、异质集成）的全面革新，从而在性能与集成密度上形成代际超越，特别适用于高频、高温、超薄封装及高可靠性等严苛应用场景。

二、硅电容的分类

硅电容依据内部结构特征可划分为2D平面型与3D立体型两大类别。2D硅电容采用高掺杂硅作为电极与基底，借助化学气相沉积或热氧化工艺在其表面形成介质层，属于经典的平面结构方案。

而3D硅电容则是为突破二维平面物理限制、谋求更高容量密度而衍生的技术演进方向，其核心在于引入半导体微加工技术，特别是深硅刻蚀等MEMS工艺，在硅衬底上构建三维立体架构，从而显著增大介质层的有效面积，最终实现单位面积电容量的有效跃升。

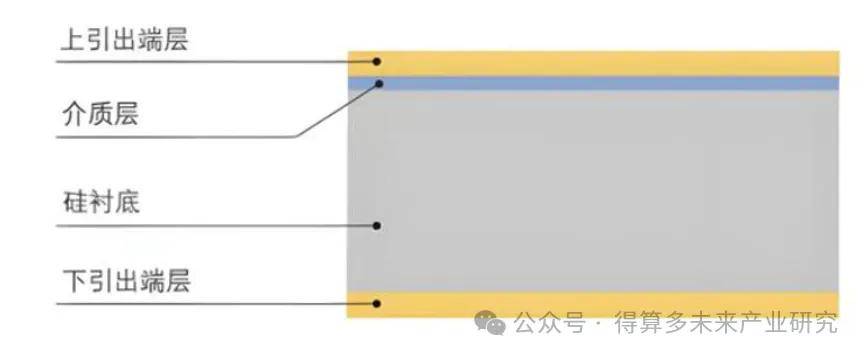

2D硅电容简图

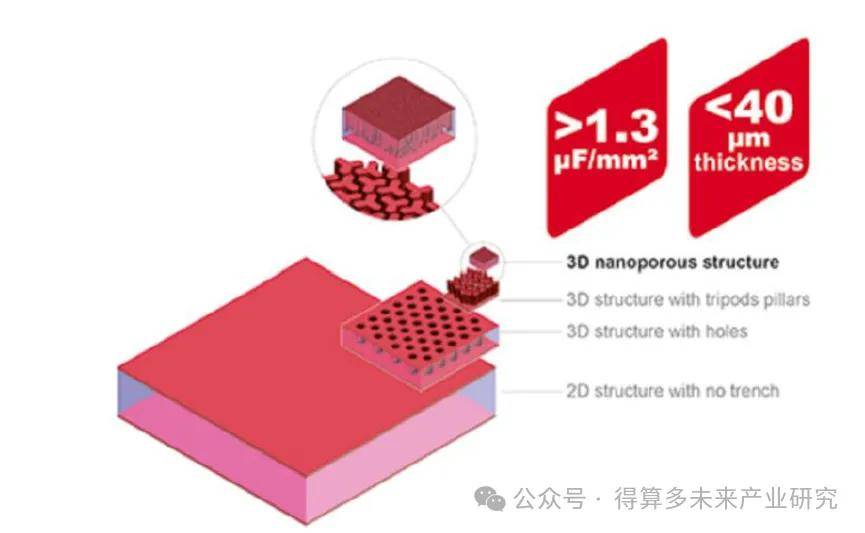

3D 硅电容简图

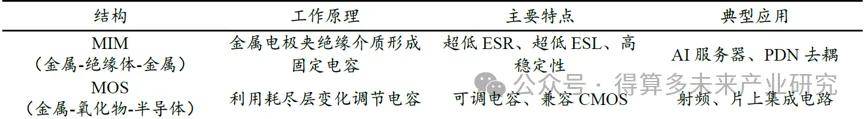

按工作原理分类，硅电容主要可分为MIM（金属-绝缘体-金属）和 MOS（金属-氧化物-半导体）。硅基电容器是利用半导体工艺制造而成的静电电容器，通常采用金属-绝缘体-金属（MIM）或金属-氧化物-半导体（MOS）/ 金属-绝缘体-半导体（MIS）结构，制作在硅衬底上。当前，硅电容主要采用MIM 和MOS 两种结构，MIM 可用于2D、3D硅电容，主打低 ESL 去耦；MOS 多运用于2D 硅电容，适用于射频、片上集成电路。

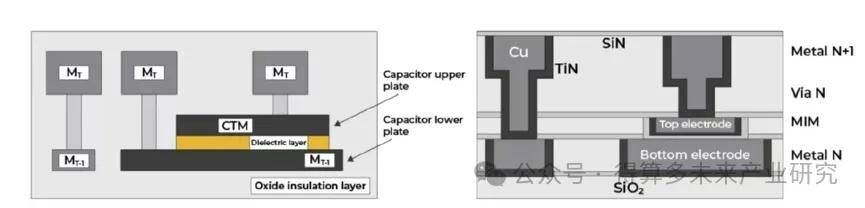

MIM 结构硅电容在硅衬底上沉积高介电常数介质层，两侧制备金属电极，借助衬底的导热性与机械支撑实现高密度集成。通过优化介质厚度与电极面积，MIM 结构可在极小芯片面积内达成高容值，同时维持低等效串联电阻（ESR）和低等效串联电感（ESL）特性。

MOS 结构则利用栅氧化层与硅衬底形成电容，其容值随栅极电压动态变化，具备电压可调性，适用于高频调谐电路。该结构可与CMOS 工艺高度兼容，便于集成片上电容阵列。优化栅氧厚度与沟道尺寸后，MOS 结构可在高频下保持低损耗，100MHz 下品质因数（Q 值）可达50 以上，满足射频前端电路的应用需求。

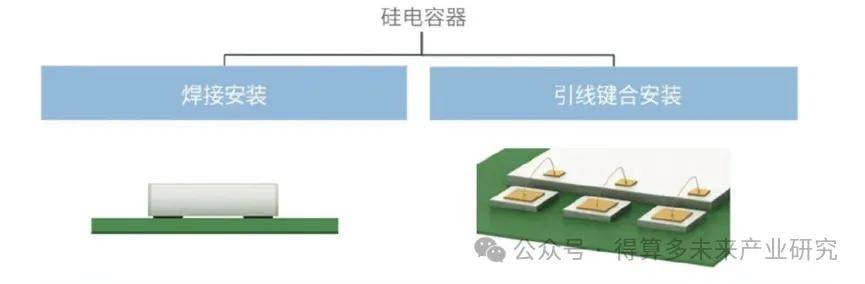

按产品安装方法分类，硅电容可分为焊接安装和引线键合安装。焊接安装产品适用于高密度表面贴装场景，引线键合安装产品则适用于与IC 等元器件的一体化封装。

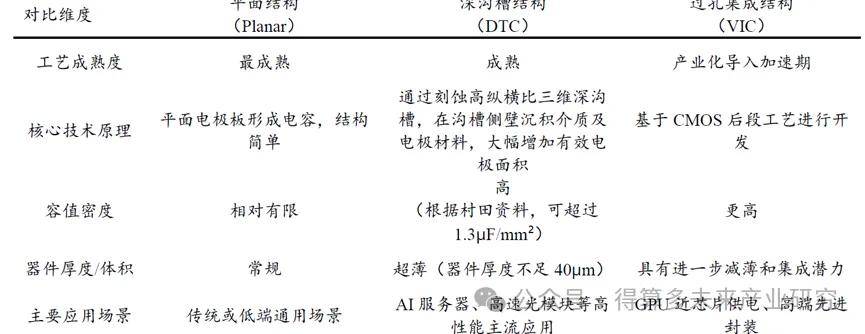

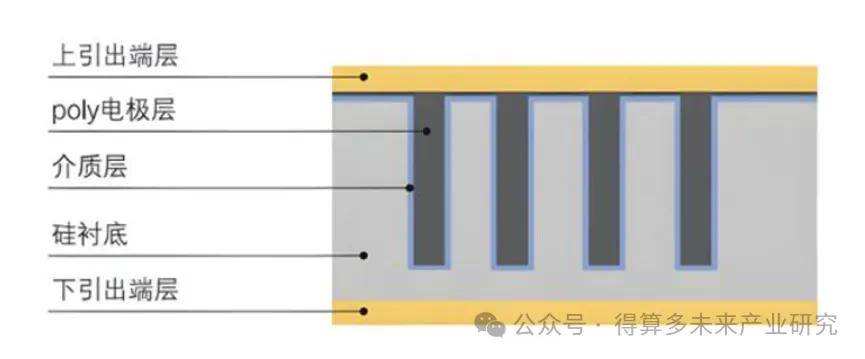

产业内主要有三种硅电容技术路线--平面结构(Planar)、深沟槽结构(DeepTrench Capacitor, DTC) 及过孔集成结构 (Via Integrated Capacitor, VIC)。平面结构工艺最成熟，基于平面电极板形成电容，结构简单，容值密度相对有限，器件厚度为常规水平，主要应用于传统或低端通用场景。深沟槽结构工艺成熟，通过刻蚀高纵横比深沟槽并在侧壁沉积介质及电极材料以大幅增加有效电极面积，容值密度高，器件厚度不足40um，可实现超薄形态，主要应用于AI服务器、高速光模块等高性能主流应用。过孔集成结构基于CMOS后段工艺开发，产业化处于导入加速期，容值密度更高，具有进一步减薄和集成潜力，更适用于GPU近芯片供电及高端先进封装。

三、硅电容与MLCC 有何不同

MLCC 与硅电容在制造工艺上有着本质差异，这源于它们完全不同的技术路线。MLCC 属于“烧”出来的陶瓷器件。MLCC 工艺始于陶瓷粉料，先通过流延制成厚度仅1~5 微米的薄膜，再将几百甚至上千层这样的薄膜叠压在一起，最后在1200℃以上的高温下共烧成型，并制作端电极。整个过程的核心在于材料配方和烧结控制，由此形成的陶瓷介质具有多晶或非晶结构，内部难免存在晶界、气孔和微裂纹等微观缺陷。

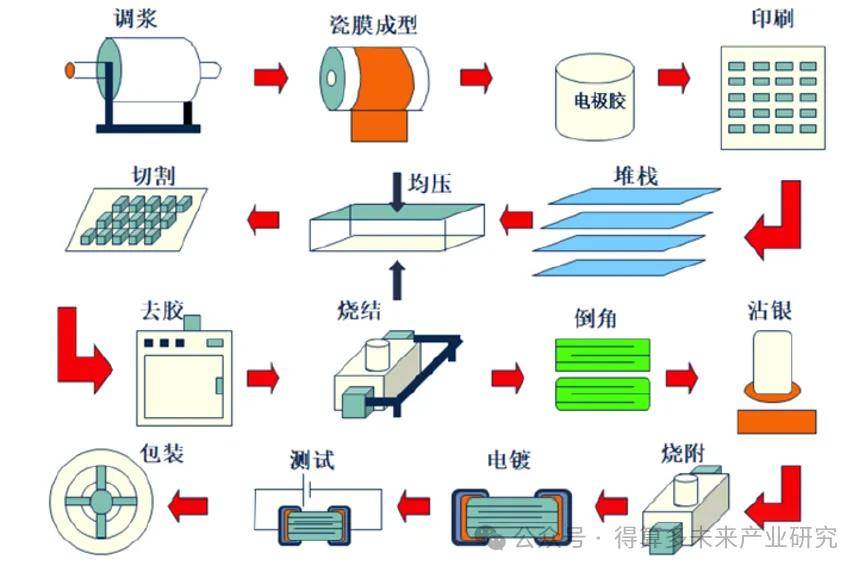

MLCC 工艺流程

硅电容是“刻”出来的半导体器件。硅电容以单晶硅为衬底，先利用深反应离子刻蚀（DRIE）加工出深沟槽，再通过原子层沉积（ALD）或等离子体增强化学气相沉积（PECVD）在沟槽内生成致密的介质薄膜（如氮化硅、氧化铝或氧化铪），随后沉积电极，并借助光刻、刻蚀等标准半导体工艺完成金属化。硅电容的核心是半导体精密加工，其单晶硅衬底缺陷极少，介质薄膜也极为均匀致密。

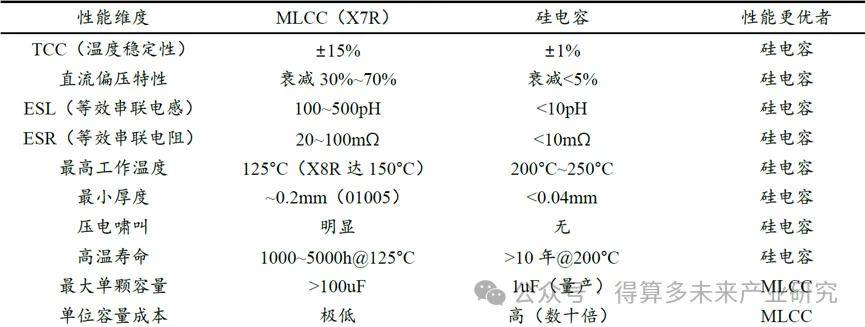

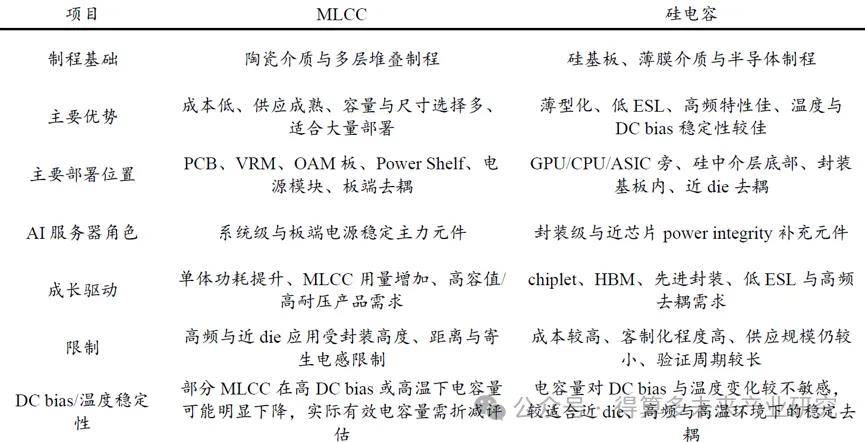

综上，MLCC 依赖高温烧结的陶瓷工艺，而硅电容依托半导体光刻与薄膜沉积技术，这种“出身”的不同从根本上决定了它们性能上限的差异。硅电容在温度稳定性、直流偏压特性、等效串联电感与电阻、最高工作温度、厚度、压电噪声以及高温寿命等方面均显著优于MLCC，这些优势使其特别适合高频、高温、超薄封装及高可靠性等严苛应用场景。

然而，在单颗容量和单位容量成本上，MLCC 依然拥有不可撼动的优势，能够以极低的价格实现大容值，满足海量通用需求。因此，两者的定位并不冲突：硅电容着眼于性能极限的突破，服务于对电气特性和可靠性有特殊要求的细分市场；MLCC则凭借成熟的工艺和成本优势，继续在大容量、低成本、广覆盖的常规应用中占据主导地位。

四、AI 产业趋势驱动，硅电容有望迎来广阔增长空间

凭借封装内近裸片去耦的独特价值，硅电容有望逐步成为GPU、ASIC、HBM 先进封装的标配器件。一方面，GPU TDP 持续走高，AI 服务器电源机架、VRM、DC-DC 转换器与OAM 板端对电流、动态负载的限制不断收紧，带动板载MLCC 用量提升。

这类元器件负责板级滤波稳压，以此保障GPU 满负载运行稳定。另一方面，主流算力芯片均采用多裸片集成架构，单封装整合计算裸片、I/O 裸片、NVLink 互联裸片，再搭配HBM、硅中介层与封装基板，组成一套复杂异构系统。不同裸片、独立电源域的工作频率各不相同，负载瞬时跳变频繁，必须配备高速瞬态去耦网络。如果只依靠板端MLCC完成稳压，电流回路过长，拉长的传输路径会生成大量寄生电感，直接削弱高频瞬态响应能力。硅电容恰好可以化解这一难题，它拥有超低ESL，可紧贴裸片布置。

AI GPU、CPU、ASIC 以及HBM 进入高负载状态后，电流会在极短时间内剧烈变化；电容ESL 数值越低，越能快速填补瞬时电流缺口，抑制电压波动，从封装内部保障供电持续平稳。
